INSTRUMENTS ASTRONÒMICS



Durant 3 anys hem mostrat els instruments

astronòmics a les 3 illes amb els alumnes

de 4t ESO (asignatura astronomia).



   - 2004 Mallorca

   - 2005 Menorca

   - 2006 Eivissa






 Fira 2004. MALLORCA
participants

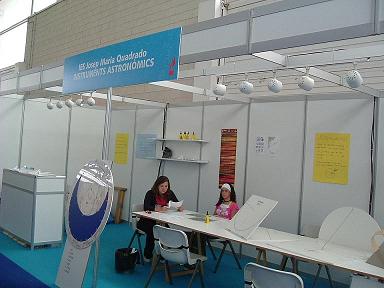

Estand


 Fira 2005. MENORCA
participants
Estand

 Fira 2006. EIVISSA





participants
Estand

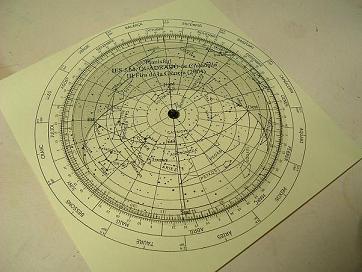

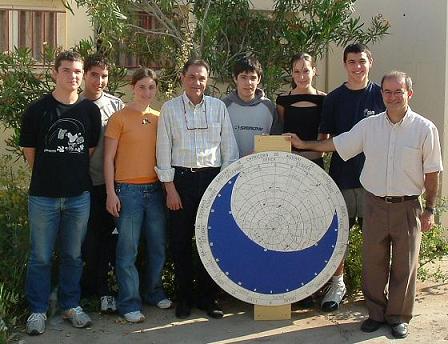

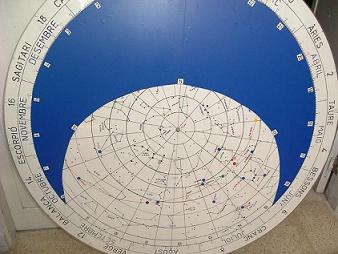

PLANISFERI
Instrument per conèixer les estrelles que pots veure a cada moment.
Els de cartolina s'han adaptat a l'horari de Menorca

PDF per imprimir en acetat i retallar les transparències en horari d'hivern i d'estiu
PDF per imprimir en cartolina
Foradar els dos pel centre i juntar-los amb una pollera ("Corchete")

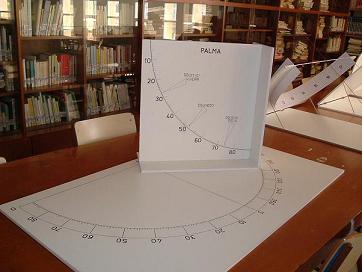

PLINT DE PTOLOMEU
Instrument per mesurar l'altura i azimut del Sol. Emprant aquest instrument durant l'any podrem mesurar la inclinació de l'eix de la Terra

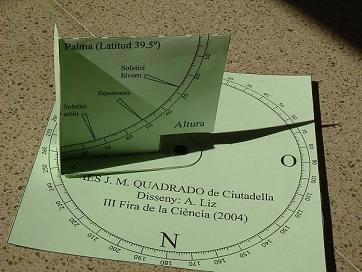

PDF per imprimir en cartolina i construir el teu instrument. Emprar una pollera.
ACTIVITATS PROPOSADES PEL PLINT DE PTOLEMEU
  • Mesura durant tot un dia l'altura i azimut del Sol. (Fer-ho cada 15 minuts o cada 30 minuts)
    • Ha sortit el Sol per l'est?
    • A quina hora ha sortit?
    • A quina hora el Sol és al sud?
    • A quina hora el Sol és més alt?
    • Quina és l'altura màxima del sol?
    • Es posa exactament per l'oest?
    • A quina hora s'ha posat?
  • Mesura i contesta les mateixes preguntes el dia 20-21 de març (Equinocci de primavera)
  • Mesura i contesta les mateixes preguntes el dia 20-21 de juny (Solstici d'estiu)
  • Mesura i contesta les mateixes preguntes el dia 22-23 de setembre (Equinocci de tardor)
  • Mesura i contesta les mateixes preguntes el dia 21-22 de desembre (Solstici d'hivern)
  • De les mesures fetes trobar la inclinació de l'eix de la Terra.
  • Relaciona l'altura del sol quan es troba al sud amb la declinació

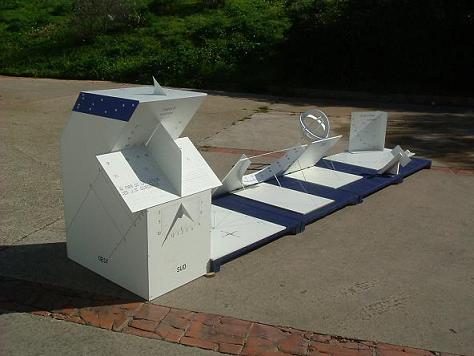

RELLOTGES DE SOL
Els rellotges de sol s'han de construir amb l'agulla paral·lela a l'eix de la Terra.
Els rellotges adaptats a Menorca s'han de fer amb l'agulla orientada en direcció nord-sud inclinada 40º respecte a l'horitzontal.
Els hem fet en horari oficial per a major comoditat dels usuaris. S'han corregit 15 minuts respecte a l'horari de Greenwich ja que Menorca es troba 4 º a l'est i per tant el migdia es produeix uns 16 minuts més prest que a Greenwich.
Alguns estan en horari d'hivern (Migdia a les 12:45) i altres en horari d'estiu (Migdia a les 13:45).
El febrer arriben a atrassar 14 minuts i el novembre avancen 17 minuts. La resta de l'any només poden anar uns 5 minuts equivocats. (Aquestes variacions són degudes a l'òrbita elíptica de la Terra i a la velocitat variable de traslació)

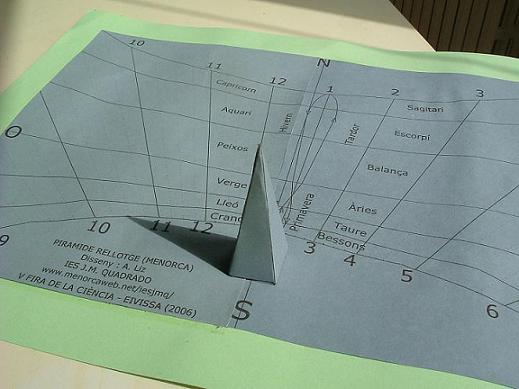

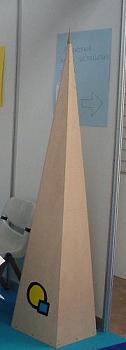

R. S. PIRAMIDE
L'ombra es projecta sobre una superfície plana horitzontal. L'ombra de l'extrem superior de la piràmide permet conèixer l'hora, l'estació i el signe zodiacal.





PDF per imprimir en cartolina i construir aquest rellotge

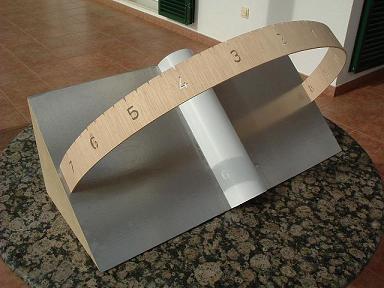

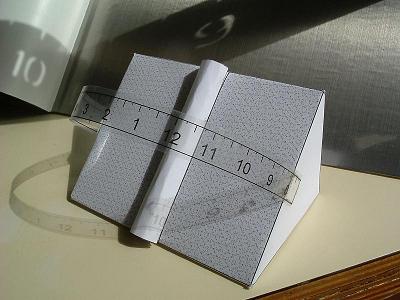

R. S. DIGITAL
El rellotge projecta el nombre de l'hora i les línies dels quarts d'hora. La marca central de totes les visibles és la que dona l'hora més aproximada.



PDF per imprimir en cartolina i construir aquest rellotge
PDF per imprimir en acetat i construir aquest rellotge

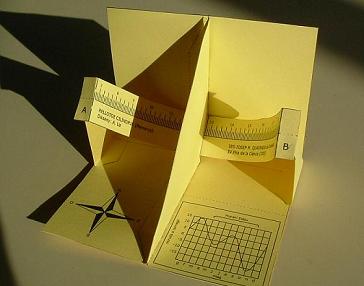

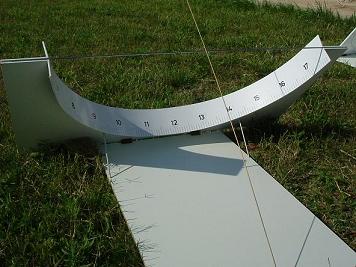

R. S. CILÍNDRIC
L'ombra es projecta sobre una superfície cilíndrica. Amb l'eix orientat paral·lel a l'eix de la Terra. Cada hora el Sol (la Terra) gira 15º

PDF per imprimir en cartolina i construir aquest rellotge

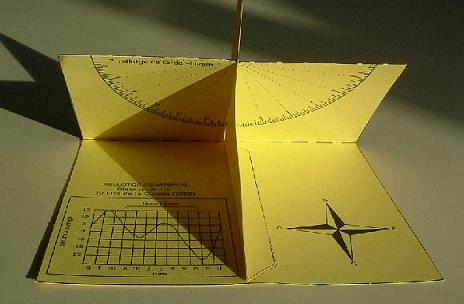

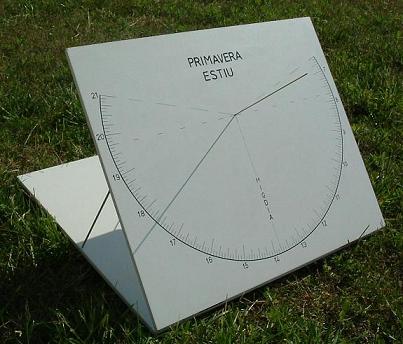

R. S. EQUATORIAL
L'ombra es projecta sobre una superfície plana paral·lela a l'equador de la Terra. Cada hora el Sol (la Terra) gira 15º.



PDF per imprimir en cartolina i construir aquest rellotge

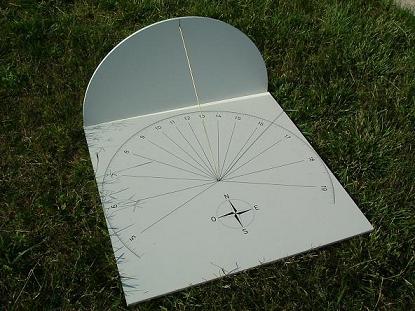

R. S. HORITZONTAL
L'ombra es projecta sobre una superfície plana horitzontal.
Els angles de les hores són variables. S'han de calcular. El gros permet apreciar 1 minut. El de cartolina només 5 minuts.




PDF per imprimir en cartolina i construir aquest rellotge

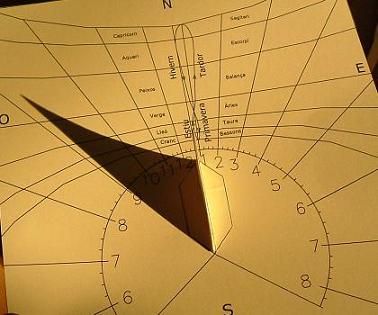

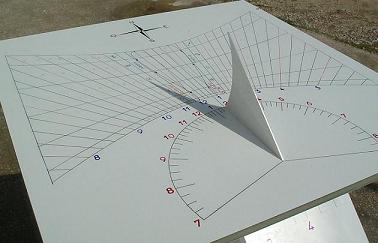

R. S. HORITZONTAL ANALEMÀTIC
L'ombra es projecta sobre una superfície plana horitzontal. L'ombra de l'extrem superior de l'agulla permet apreciar les estacions i els signes zodiacals.

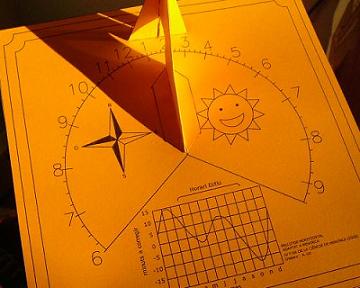

PDF per imprimir en cartolina i construir aquest rellotge

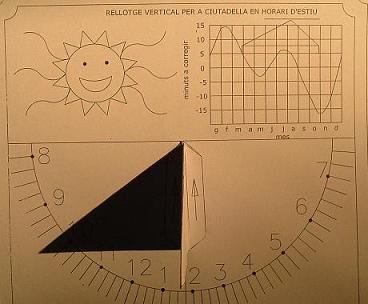

R. S. VERTICAL SUD
L'ombra es projecta sobre una superfície plana vertical orientada al sud



PDF per imprimir en cartolina i construir aquest rellotge

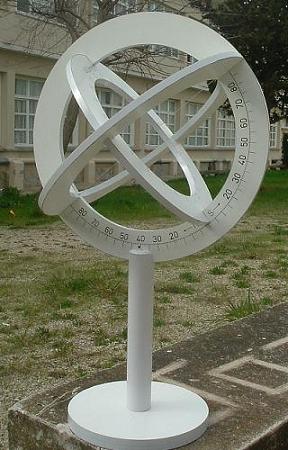

R. S. D'ANELLS ASTRONÒMICS
Aquest rellotge es pot adaptar a qualsevol lloc de la Terra. També es pot corregir l'error diari de manera que pot marcar l'hora exacta



PDF per imprimir en cartolina i construir aquest rellotge

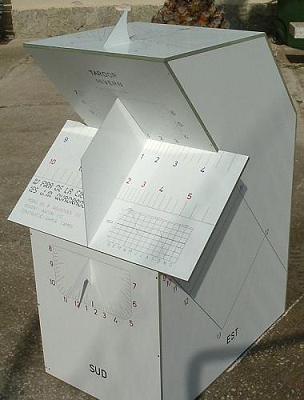

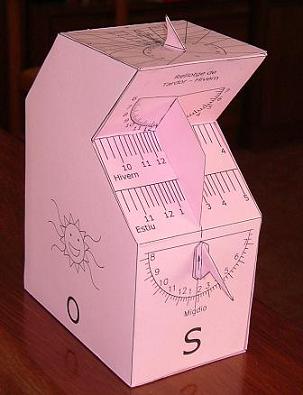

MÒDUL DE 8 RELLOTGES DE SOL

En aquest mòdul hi ha 8 rellotges:

1- R.S horitzontal analemàtic.
2- R.S. equatorial de tardor-hivern
3- R.S. equatorial de primavera-estiu
4- R.S. pla inclinat
5- R.S. vertical SUD
6- R.S. vertical EST (mati)
7- R.S. vertical OEST (capvespre)
8- R.S. vertical NORD (primeres i darreres hores de primavera-estiu)
PDF per imprimir en cartolina i construir aquest rellotge

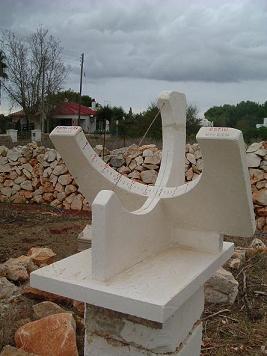

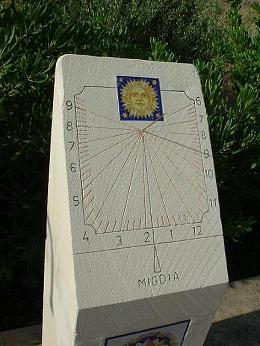

FOTOS DE RELLOTGES DE MENORCA

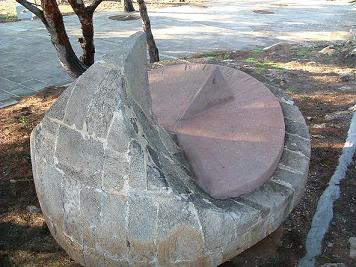

Cala Morell

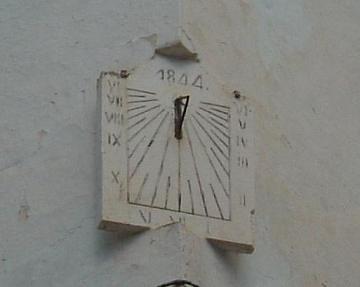

Ferreries

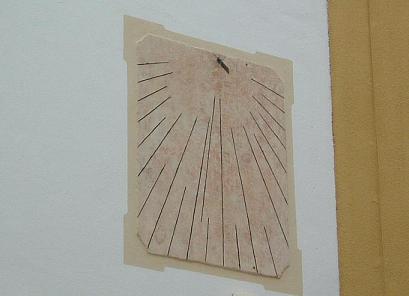

Mercadal

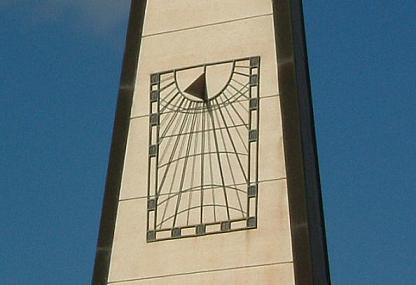

Rotonda de l'aeroport

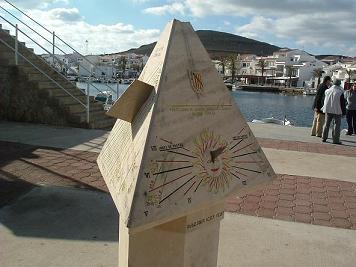

Port de Fornells

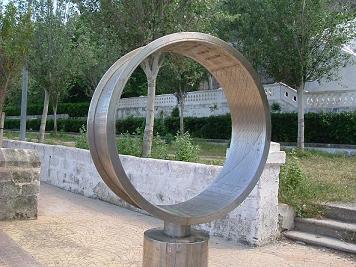

Port de Maó

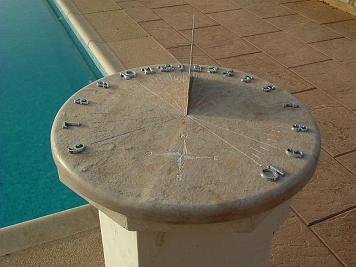

Autor:Vicent Servera
Autor: A. Liz
Autor: A. Liz
